Аварии HVAC V1

Общее

Контроллер вентиляции HVAC V1 в случае обнаружения собственной неисправности, либо неисправности подконтрольного оборудования, переходит в аварийный режим.

Аварийный режим устанавливается устройством после получения сигнала аварии.
При получении сигнала аварии, устройство перейдет в один из аварийных режимов, в зависимости от типа сигнала, а так же запишет событие в журнал аварий и журнал событий.

Аварийные режимы имеют разный приоритет, в случае если устройство находиться в аварийном режиме и получает сигнал соответствующий аварийному режиму более высокого приоритета - устройство перейдет в этот аварийный режим.

Устройство может быть выведено из аварийного режима командой пользователя, либо сбросом питания\перезагрузкой устройства, автоматических способов выхода из аварии не предусмотрено.
Если после вывода устройства из аварийного режима, сигнал аварии будет продолжать присутствовать, устройство снова войдет в аварийный режим, соответствующий этому сигналу.

В аварийном режиме устройство игнорирует заданные пользователем параметры вентиляции и управляет подключенным оборудованием с целью безопасно завершить работу и не допустить повреждения оборудования или опасности для человека.

Сигналы аварий могут быть получены через следующие источники:

• Низковольтные входы типа "сухой контакт".
• Генерация сигнала по показаниям сенсоров.
• Генерация сигнала от внутренних источников устройства - сенсор внутренней температуры, программная ошибка и т.п.

Просмотр, сброс и настройка аварий

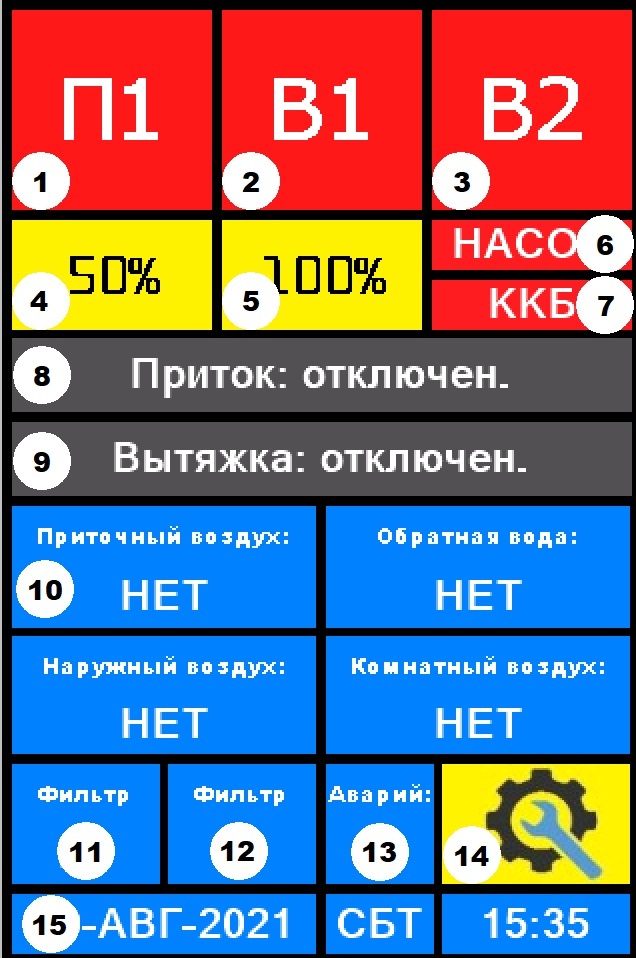

Рисунок 1

Пользователь может узнать о текущем аварийном режиме устройства и дать команду на вывод устройства из аварийного режима через список аварий в дисплее, либо Web-интерфейсе.
Доступ в список аварий можно получить с главного экрана, нажав на кнопку аварии(13).

Пользователь может настроить температуры приточного воздуха и обратной воды, при которых будут сгенерированы сигналы аварий перегрев\обмерзание на дисплее устройства, либо WEB-интерфейсе.
Доступ в настройки аварийных температур можно получить с главного экрана дисплея, нажав на кнопку Сервис -> Регулятор температуры -> Температуры.

Настройки аварийных температур делятся на 2 блока - приточного воздуха и обратной воды.
В блоке приточного воздуха:

• Аварийный макс. - активна только при настроенном типе нагревателя "Электрический", соответствует температуре приточного воздуха, при достижении которой будет сгенерирован аварийный сигнал по максимальной температуре приточного воздуха.
• Аварийный мин. - активна только при настроенном типе нагревателя "Водяной", соответствует температуре приточного воздуха, при достижении которой будет сгенерирован аварийный сигнал по минимальной температуре приточного воздуха.

В блоке обратной воды:

• Аварийный мин. - активна только при настроенном типе нагревателя "Водяной", соответствует температуре обратной воды, при достижении которой будет сгенерирован аварийный сигнал по минимальной температуре обратной воды.

Список аварийных режимов и действия устройства

Ниже расположен список аварийных режимов, по приоритету. Больший номер соответствует меньшему приоритету.

1. Критическая авария - произошло событие, находящееся вне зоны ответственности устройства, либо внутренняя ошибка устройства. Все системы будут немедленно отключены, расцепитель активирован.
2. Авария приточной системы - сбой вентилятора приточной системы системы или его окружения. Приточная система будет немедленно остановлена.
3. Авария вытяжной системы - сбой вентилятора вытяжной системы или его окружения. вентиляции. Вытяжная система будет немедленно остановлена.
4. Авария перегрев - перегрев ККБ\Электрического калорифера. Приточная система будет введена в аварийный режим. В случае работы электрического нагревателя, расцепитель будет активирован.
5. Авария обмерзание - замерзание водяного калорифера. Приточная система будет введена в аварийный режим.

Список сигналов аварии и соответствующие им аварийные режимы

• Вход ПЖ - сигнал пожар. Критическая авария.
• Сигнал перегрева устройства - один из внутренних силовых драйверов устройства достиг критической температуры. Критическая авария.
• Сигнал внутренней ошибки устройства - неизвестная, либо системная ошибка при самодиагностике устройства. Критическая авария.
• Сигнал КЗ на линии датчиков - превышен ток на линии датчиков. Критическая авария.
• Вход ТКП - термоконтакт приточного вентилятора. Авария приточной системы.
• Вход ДВП - сухой контакт дифференциального манометра приточного вентилятора. Авария приточной системы.
• Вход ТКВ - термоконтакт вытяжного вентилятора. Авария приточной системы.
• Вход ДВВ - сухой контакт дифференциального манометра приточного вентилятора. Авария приточной системы.
• Вход ТКВ - термоконтакт вытяжного вентилятора. Авария приточной системы.
• Вход ДВВ - сухой контакт дифференциального манометра приточного вентилятора. Авария приточной системы.
• Вход ДФП - сухой контакт дифференциального манометра фильтра приточного вентилятора. Сигнализация о переполнении фильтра приточной вентиляции.
• Вход ДФВ - сухой контакт дифференциального манометра фильтра вытяжного вентилятора. Сигнализация о переполнении фильтра вытяжной вентиляции.
• Вход ДФВ - сухой контакт дифференциального манометра фильтра вытяжного вентилятора. Сигнализация о переполнении фильтра вытяжной вентиляции.
• Вход ТТК - термоконтакт калорифера. Авария перегрев или авария обмерзание, в зависимости от типа калорифера указанного в настройках.
• Вход ККБ - термоконтакт ККБ. Авария перегрев.
• Сигнал по потере датчика приточного воздуха - Авария перегрев или авария обмерзание, в зависимости от типа калорифера указанного в настройках.
• Сигнал по максимальной температуре приточного воздуха - Авария перегрев, если в настройках указан электрический калорифер.
• Сигнал по потере датчика обратной воды - Авария обмерзание, если в настройках указан водяной калорифер.
• Сигнал по минимальной температуре приточного воздуха - Авария обмерзание, если в настройках указан водяной калорифер.
• Сигнал по потере датчика обратной воды - Авария обмерзание, если в настройках указан водяной калорифер.
