Общее

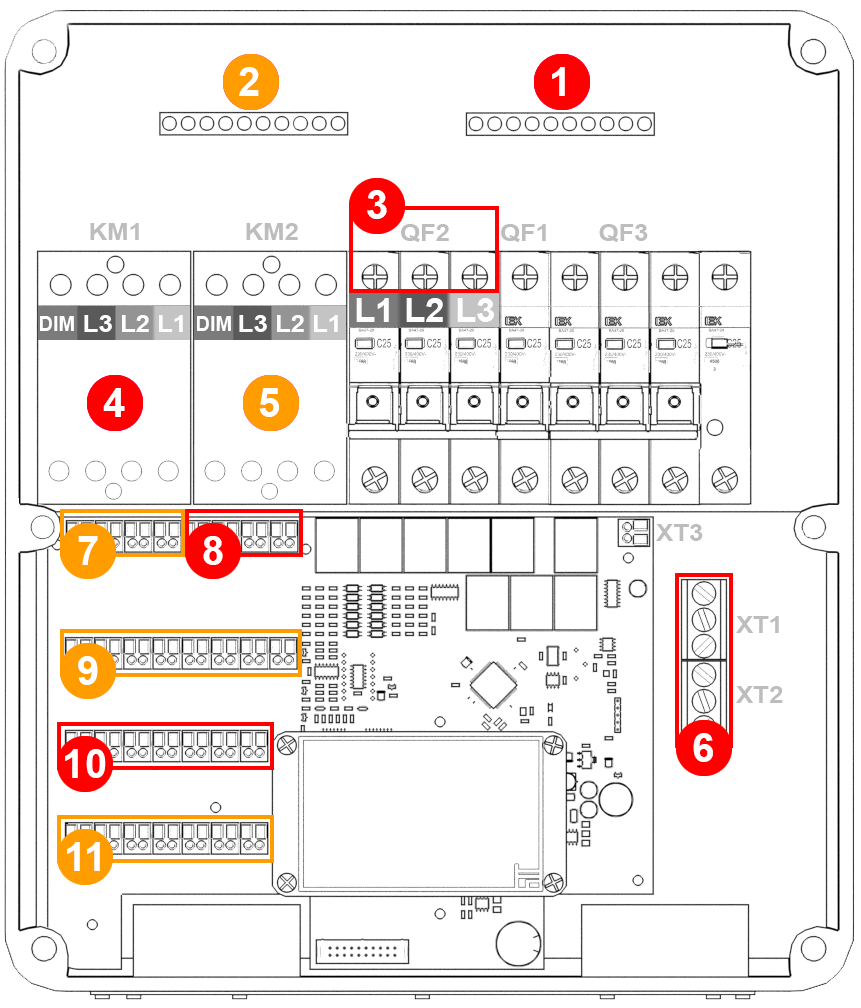

Рисунок 1
Контроллер вентиляции HVAC V1 представляет из себя несколько печатных плат, смонтированных в пластиковый корпус вместе с электротехническими устройствами и закрытых пластиковой крышкой с вырезом для ЖК-дисплея.
Основные компоненты:
- Терминал нейтрального провода (1 на рис.1 ).
- Терминал защитной земли (2 на рис.1 ).
- Магнитные контакторы вентиляторов приточной KM1 и вытяжной KM2 систем (4 и 5 на рис.1 ).
- Автоматический выключатель питания вентиляторов QF1, так же являющийся вводом питания (3 на рис.1 )
- Автоматический выключатель питания устройства QF2.
- Автоматический выключатель питания электрического калорифера QF3 оборудованный независимым расцепителем.
- Силовая плата, расположенная в нижней части устройства. На ней расположен источник внутреннего питания, драйвер электрического калорифера и блок управления вентиляторами. К ней так же осуществляется монтаж электротехнических технических устройств QF1\QF2\QF3\KM1\KM2.
На силовой плате находятся выходы подключения вентиляторов (KM1\KM2) и электрического калорифера (6 на рис.1 )/ - Плата управления, смонтированная поверх силовой платы и соединённая с ней FPC-20 шлейфом и проводом фазы. На ней, в левой части расположены:
Силовые выходы (7 на рис.1 ).Релейные выходы (8 на рис.1 ).Дискретные входы (9 на рис.1 ).Аналоговые входы (10 на рис.1 ).Аналоговые выходы (10 на рис.1 ).Цифровые интерфейсы (11 на рис.1 ).Дискретные выходы (11 на рис.1 ).
- Плата WiFi и ЖК дисплей, смонтированы поверх платы управления.
